EMP Centaury 16x1 - Informações!

É uma chave muito boa, (sem comparação)!
Aquí vemos sua estrutura física, (foto abaixo)!

Capacidade de receber 16 Satélites inicialmente (sem combinação de outras chaves) através dos Protocolos 1.1 ou 1.2, programando pela chave trazeira, (tabela de programação na última foto)!

Programação do Protocolo 1.1, (foto acima)!
Placa do circuito interno, (foto abaixo)!

A seguir mostramos fotos ilustradas de como podemos usar essa chave (EMP Centaury S16/1PCP-W3) no Receptor Azboz Elite/Premium!

01 - Aquí (foto acima), temos uma (01) EMP S16, programada para protocolo 1.1, e em suas 16 portas podemos usar até 16 Diseqcs 1.0 (4x1), e também chaves de Tom 22k nas portas das diseqcs (4x1) (se desejar)!
02 - A programação é feita na opção (DiSEqC/Combination) no Receptor como segue:
A - Em Command Order, sempre use (Commit, Uncommit), {se escolher Uncommit, Commit, será desconsiderado o protocolo 1.1, e funcionará apenas o protocolo 1.0}!
B - Em Committed DiSEqC, use (Switch A à D, equivalente as portas 1 à 4 da diseqc 1.0!
C - Em Uncommitted DiSEqC, use (Switch 1 à 16, equivalente as portas 1 à 16 da diseqc 1.1!
Exemplo: Um satélite conectado na porta 3 da diseqc 1.0 (4x1) que está conectada na porta 9 da diseqc 1.1 (16x1) ficará assím:
A - Command Order, sempre use (Commit, Uncommit)
B - Committed DiSEqc, use (Switch C, equivalente a porta 3 da diseqc 1.0!
C - Uncommitted DiSEqc, use (Switch 9, equivalente a porta 9 da diseqc 1.1, (fotos abaixo)!

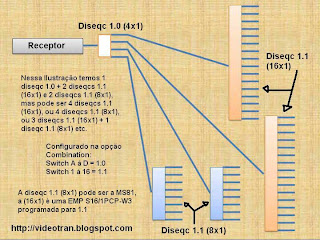

Aquí (foto abaixo), temos uma (01) diseqc 1.0 + duas (02) diseqcs 1.1 (8x1) + duas (02) diseqcs 1.1 (16x1) que são EMP S16 programadas para 1.1!
As diseqcs 1.1 (8x1) tem como modelo MS81, a chave ROC não serviu nessa combinação, com o Receptor Azbox Elite/Premium!

Vemos agora (foto abaixo) o uso da EMP s16, (ligada ao receptor) programada para o protocolo 1.2, a qual pode receber outras do tipo 1.0, 1.1 (8x1)/(16x1) e Tom 22k!
Para programar os Satélites no protocolo 1.2 no Elite/Premuim ver a postagem Azbox HD Elite - Informações!
Uma curiosidade (foto abaixo), pode ser usado uma diseqc 1.1 (8x1) conectada à uma das quatro portas da diseqc 1.0 (4x1), contudo se fosse ao contrário não aceitaria, ou seja, no receptor (Elite/Premium) o uso de diseqc 1.0 (4x1) conectada em alguma das oito (08) portas da diseqc 1.1 (8x1 modelo {MS81}) não funciona!

Como vemos (fotos abaixo), sem dúvidas dá pra fazer muitas combinações unindo Elite/Premium + EMP Centaury S16/1PCP-W3!


Vemos agora (foto abaixo) a tabela de programação da chave situada na parte trazeira da EMP Centaury S16!

Outros:
01 - Para o chaveamento referente a 1.0 + 1.1, não encontrei utilidade no receptor Elite/Premium, já para o protocolo 1.0, comuta apenas da porta 1 à 4, de 5 à 16 ficam sem utilidades!
02 - O Conector TERR IN, é para ser usado com uma Antena Local, e para funcionar, o conector OUT (saída dessa chave) terá que ser colocado na entrada do modulador de RF, (apenas no Elite, o Premium não tem), creio que em outras marcas de receptores (que no momento desconheço) não precise disso, pois não teria sentido toda vez que fosse utilizar a antena local, ter esse trabalho todo!
03 - Caso apresente lentidão na comutação de portas protocolo 1.0 no Elite/Premuim, ative a Aceleração por Hardware, depois desative!
04 - Na combinação 1.0 + 1.1 não funcionou com a diseqc 1.0 de marca Chieta, porém funcionou muito bem com as marcas DMS Internacional, e Pansat!
05 - Sobre as Marcas de diseqcs de protocolo 1.1 (8x1), funcionaram bem a MS81, e MS81 Nimbusat, a ROC não serviu na combinação 1.0 + 1.1!
06 - Chaves de Tom 22k, também podem ser usadas na combinação 1.0 + 1.1 aumentando o número de portas!
07 - No comando DiSEqC/Combination (Elite/Premium), a opção Command Order selecionada como (Uncommit, Commit), deixará de funcionar o protocolo 1.1, funcionando apenas o protocolo 1.0 (Committed DiSEqC/Switch A à D!
08 - Testes dessa chave serão feitos também em outras marcas de Receptores, e postados aquí...

quarta-feira, 11 de agosto de 2010

Streamrip 1.74 Para Azbox Elite/Premium - Informações!

Ótimo plugin para ouvir Rádios da Internet!

No menu Config temos as seguintes Opções (foto acima):
01 - Escolher o destino (diretório) das gravações em (ripper dest dir:) /DATA/music para o HD interno, ou /DATA/usb1/sda1/music para pendrive! 02 - Botão Verde (create dir for each station), será criado pastas para cada estação (rádios, ou canal de áudio) que for gravado!
03 - Ver a capacidade do HD ou pendrive, selecionando a opção (ripper dest dir) e teclando OK!
04 - Teclando (CHECK) mudará a resolução (tamanho) da tela do Streamrip, 720x540, 910x512 e 960x540, uso a 910x512!
05 - Em (radio buffer) uso 131072 bytes para uma conexão mais estável!
06 - (picture size) significa o tamanho da capa do CD da música que está tocando! No Menu Radio temos as seguintes Opções (fotos abaixo):


01 - (bit rate) melhor deixar (All) para que encontre todos os tipos de transmissões das rádios quando for feito a busca!
02 - Genre (gênero), selecionar e teclar OK para buscar rádios na NET!
03 - Ao selecionar uma rádio, teclar OK para ouvir, Stop para parar, Play para recomeçar, Botão Amarelo para ver a capa do disco (rótulo do CD), da música que está tocando, MENU para Playlist, para cancelar o playlist tecla CH-, para voltar ao início do Genero (Genre) teclar HOME!
04 - Na mesma opção (Genre) tem também a opção Search (busca), e na opção EXTRA, podemos editar até dez (10) rádios que desejamos usar como fovoritos utilizando o endereço delas da Net, para isso usamos o programa (FTP Maz) para editar o arquivo streamrip.cfg que fica dentro da pasta streamrip em PLUGINS no Receptor, onde fica gravado essas informações!
05 - Ao editar esse arquivo, as linhas com as informações de cada rádio começa depois da linha (SEARCH=), exemplo:
SEARCH='Fado Tango,Liberdade,Jornal Agreste,Portugal,EXTRA'
EXTRA='Tango Club,http://190.245.64.217:8000'
EXTRA='Mil Tangos,http://186.19.63.26:8000'
EXTRA='Raices,http://109.169.26.79:8022'
e assím por diante!

06 - O endereço tem que ser: http://números.números.números.números:números, não pode ser
http://nomes.números.htm/, etc.
07 - Para descobrir esses endereços, uso o próprio Streamrip na busca por (Genre ou Search) editando primeiro o genre ou search pelo (FTP Maz) colocando o tipo de rádio que quero, tal como notícia, esporte, música etc. para isso basta alterar a linha GENRE ou SEARCH como segue:
GENRE='Africa,Noticia,Forro,Tango,Fado' ou na linha SEARCH:
SEARCH='Brazil,Brasil,Argentina,Portugal,EXTRA'
Nessa opção (EXTRA) não grava pelo Streamripper!

08 - Para ver o endereço, (após teclar OK em uma rádio qualquer), será informado na barra superior de informação na tela do programa!

09 - Resumindo: Caso queira salvar as modificações feitas no menu Config e Rádio, entre via FTP no arquivo streamrip.cfg e altere:
DEST='/DATA/music' = Para alternar entre gravações no Pendrive ou Disco interno!
GENRE='Africa,Noticia,Forro,Tango,Fado' = Tipo de Género a ser buscado na Internet!
BITRATE='128' = Tipo de transmissão da Rádio, melhor deixar (all)!
RIPSIZE='100' = Varia entre 10 a 500, deixei aquí como 500!
BUFFER='32768' = Tempo de busca do Buffer, uso 131072!
XRES='960' = Resolução da Tela, uso 910!
SEARCH='Brazil,Brasil,Argentina,Portugal,EXTRA' (EXTRA = favoritos editáveis)
EXTRA='Tango Club,http://190.245.64.217:8000'
= Nomes Endereços das Rádios!
EXTRA='Mil Tangos,http://186.19.63.26:8000'
EXTRA='Raices,http://109.169.26.79:8022'
EXTRA='Pentecoste,http://74.63.250.50:7032'
EXTRA='Raizes,http://76.73.75.133:8286'
EXTRA='Ondas Lusitanas,http://188.165.194.71:9650'
EXTRA='My Station,http://174.36.168.242:8048'
EXTRA='Além Mar,http://188.138.16.143:8290'
EXTRA='Taste of Portugal,http://38.96.148.24:5212'
EXTRA='Portugal USA,http://99.198.118.250:8235'

Obs.: Em GENRE ou SEARCH, entre uma vírgula (,) e outra, podemos usar 15 caracteres incluíndo os espaços, sendo assím pode-se editar dois (02) nomes (géneros) distintos, ou mais, tipo (,Forro Tango,) (,CNB Fado Forro,) que será buscados ao mesmo tempo, havendo três (03) géneros entre uma vírgula e outra, e caso não busque o o último género, basta sair desse campo (de três géneros) voltar e teclar OK, se teclar novamente buscará os dois primeiros géneros (desse campo)!
Gravação:

01 - Com o botão Azul selecionar o menu Streamripper, escolher a rádio e teclar OK, para parar a gravação, tecle novamente OK!
02 - Para ver ou ouvir as gravações, ir em Reprodutor de Audio/Música/incomplete no HD interno, ou USB1/sda1/music/incomplete se for no pendrive!
03 - Caso deseje apagar uma pasta ou músicas, basta selecionar com a tecla (CHECK), depois MENU para concluir com a opção desejada!
Outros:

01 - Para instalar esse programa (plugin Streamrip 1.74), colocar os arquivos streamrip.plugin e plugins.lst na raiz do pendrive e instalar em: Menu (3) Plugins teclar botão Vermelho (Adicionar Plugin)/Instalar da USB/OK!
02 - Dentro do arquivo plugins.lst deverá conter o nome (streamrip) para ser reconhecido ao instalar!

03 - Para baixar o Streamrip 1.74, clique aquí! e aquí o Arquivo streamrip.cfg com algumas Rádios Nacionais!
04 - Endereços de algumas emissoras:
'CBN João Pessoa,http://75.126.185.12:8026'
'CBN Londrina,http://88.191.62.239:8007'
'CBN Manaus,http://174.37.156.195:8078'
'CBN Vale do Itajaí,http://174.37.156.194:8030'
'Clube AM-PE,http://187.17.67.228:12990'
'Clube Serrinha-Ba,http://64.15.155.169:8122'
'Cultura FM, Arací-Ba Tel-3266-2529,http://187.61.49.34:8042'
'Difusora de Cajazeiras-PB,http://74.86.170.22:8626'
'Difusora FM Manaus,http://174.142.166.198:7147'
'Gaúcha,http://189.76.158.141:50000'
'Globo Cultura AM,http://174.123.188.242:8082'
'Globo FM,http://91.121.103.187:8216'
'Globo Linhares,http://187.17.67.228:1111'
'Globo-CE,http://75.126.233.236:8132'
'Globo-REDE,http://67.212.168.138:9048'
'Globo-SC,http://67.15.236.105:15500'
'Liberdade AM 870 Iguatú-CE,http://66.90.68.250:8020'
'Liberdade-RS,http://74.86.203.123:8114'
'Oceânica-JovemPan AM 670 Quaraguatatuba-SP,http://66.90.68.253:8162'
'Pampa AM,http://75.126.185.12:2108'
'Santa Luz FM 104,9,http://69.162.78.218:8032'
'Tamoio,http://174.123.166.131:8038'
'Tupi AM RJ,http://74.55.190.2:8888'
'Valente FM-Ba,http://74.55.209.218:8050'
'Verdes Mares,http://174.123.166.131:8122'

Site para buscar IPs:
http://www.mundoxat.com/buscar-radio
