Telesystem TS-F21 HD - Informações!

EMP Centauri - Protocolo 1.2:




Procedimento:
01 - Ir em Configuração da antena e selecionar o primeiro satélite a ser configurado!
02 - Selecione o protocolo DiSEqC 1.2 e tecle OK!
03 - Na opção (Passo de mover) dar toques nas teclas de volume + ou – do controle remoto até acender a barra de sinal!
04 - Salvar em Posição de memória teclando OK e confirmando!
05 - Repetir esses passos para os satélites seguintes!
06 - Pode ser usado também as opções (Mover Auto), ou (Continuar mover) para encontrar o satélite e acender a barra de sinal, contudo é mais prático usar a opção (Passo de mover)!
07 - A opção Ir para referência significa voltar para a porta 1 da EMP, (fotos acima)!
Busca Cega:

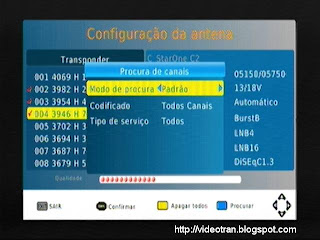

01 - Basta estar selecionado o satélite e pressionar a tecla Azul, em seguida escolher Busca cega em Modo de procura e teclar OK, (foto acima)!
02 - Se for escolhido (Padrão) buscará apenas os transponders existentes na lista!
Transponder:

Inserir, Editar, Apagar ou Rebuscar Transponders:
01 - Em Configuração da antena, estando selecionado algum satélite, teclar (GO TO) para alternar para lista de Transponder!
02 - Para buscar, ou rebuscar mais de um TP, marque-os com a tecla OK, depois tecla Azul para fazer a busca, (foto acima)!
03 - Para inserir um TP novo use a tecla Vermelha, para editar, tecla Verde, e para apagar, tecla Amarela!
LNB:

01 - Caso queira configurar um LNB KU de valores diferentes do Universal, use a opção (User Dual) em LNB Type, colocar os dados e salvar teclando OK, (foto acima)!
02 - Caso seja um LNB KU simples, use a opção (User Single) e coloque a frequencia do oscilador local!
03 - Para Universal use 9750/10600!
04 - Para Multiponto use 5150/5750!
05 - Para Monoponto use 5150!
Becup da Tabela de Canais:


01 - Com o pendrive conectado (e fazer uma cópia da tabela), ir em DB Management/Backup to USB, e teclar OK!

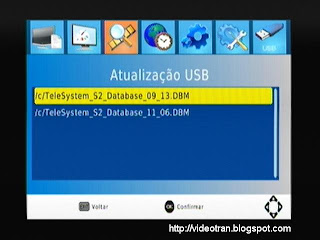

02 - Para recuperar a lista, ir em DB Management/Carregar do USB, escolher o arquivo e teclar OK, (fotos acima)!
Resolução:

01 - Para uso em HDMI, usar a resolução 1080i!
02 - Quem não estiver usando HDMI, melhor usar a saída (vídeo componente) para uma melhor qualidade de imagem e configurar a Resolução em 480i!
Obs. O Botão Verde é uma tecla de atalho para alternar a resolução quando usado com imagem em tela cheia!
Outros:
01 - Diseqcs!
A - Pode ser usado os protocolos 1.0 + 1.1 + 1.2 ao mesmo tempo dependendo também do fabricante de cada chave, pois algumas marcas não são compatíveis!

B - Lembrando que é sempre bom configurar o protocolo 1.2 primeiro deixando para ativar os outros depois!
C - Testes feito com diseqcs 1.0 DMS Internacional e EMP Centauri S16/1PCP-W3 programável (1.0/1.1/1.2)!
D - Diseqc MS81 (1.1)+DMS Também funcionou sem problemas!
E - O protocolo 1.3 funcionou igual ao protocolo 1.2!
02 -PVR/Media Player (Multimídia)
A - Funciona com arquivos de vídeo, imagem e áudio!
B - Para acessar essa função, teclar LIST para ver vídeos gravados pelo próprio receptor, teclar EXIT para passar para o Media Player (Multimídia) e visualizar os demais arquivos (vídeo/música/imagem etc.)!
03 -
Em Configuração da antena pode-se: Editar, Procurar, Adicionar e Apagar um Satélite!
04 - Em Sistema (Lista de Recall), deixando como ligado, permite a vizualização (em uma janela pequena) de vários canais usados anteriormente ao teclar Recall!
05 - Com um pendrive conectado pode-se além da gravação e atualização de software, dar pausa na imagem, e ao soltar, continuar de onde parou através do recurso (time shift) - Para cancelar o time shift teclar STOP e OK!
06 - Não edita, nem insere canais via pids, sendo assim via controle remoto não tem como inserir canais de rádios, ou TVs!
07 - Para visualizar os pids de um canal, ir em Editar Programa!
08 - Não tem conexão RS-232 para atualização via cabo (PC)!
09 - Não tem saída RF (ch.3/4)!
10 - Busca cega funcionando bem tanto em DVB-S, quanto DVS-S2!
11 - Canais em DVB-S2 e HD funcionam normal!
12 - Para inserir manualmente um canal em DVB-S2 basta fazer igual ao DVB-S, (Frequencia/Polaridade/Taxa de Símbolo)!
13 - Em Editar Programa (Canais) pode-se:
A - Mover (Botão Vermelho)!
B - Desconsiderar (Saltar) (Botão Verde)!
C - Travar (Botão Amarelo)!
D - Apagar (Botão Azul)!
E - Criar Favoritos (Tecla FAVOURITE) (4 gêneros)!
F - Renomear (Tecla INFO)!
G - Trocar de Satélite (Tecla GO TO)!
14 - Funções da Teclas Coloridas (imagem em tela cheia):
A - Botão Vermelho = Encontrar canal!
B - Botão Verde = Resolução!
C - Botão Amarelo = Relação de Imagem Tela Cheia/Pan & Scan/Letter Box!
D - Botão Azul = Horário = Timer!
15 - Pesquisas realizadas com o Software versão S2.1.2_F!
16 - ...
