sábado, 12 de março de 2011

Orbisat S2200 - Informações!

Receptor Digital e Analógico, contudo terá mais informções sobre o sistema Digital:

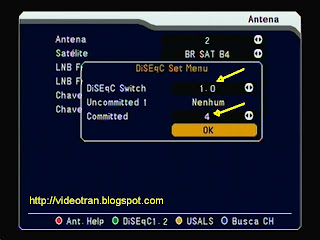

Uso de Diseqc 1.0:



a - No menu Antena Chave Diseqc/Diseqc Switch, selecionar 1.0!
b - Depois em Committed determinar a porta (1 a 4) a ser usada (fotos acima)!

Uso de Diseqc 1.0 + 1.1:


a - No menu Antena Chave Diseqc/Diseqc Switch, selecionar 1.0/1.1(1)!
b - Em Uncommitted, determine a porta (1 a 8) da diseqc 1.1!
c - Em Committed, determine a porta (1 a 4) da diseqc 1.0!
d - É conviniente usar a Diseqc 1.1 (8x1) conectada ao Receptor, e as Diseqcs 1.0, na Diseqc 1.1 (8x1), podendo ser usado até oito (08) Diseqcs 1.0 (4x1) (fotos acima).
Protocolo 1.2 (EMP Centauri:

O menu é esse (foto acima), porém não conseguí configurar, até que foi possível salvar uma determinada porta, porém ao desconectar da rede e reconectar, não vem memorizado, acredito que seja um BUG e que será resolvido com uma nova atualização, mas continuo pesquisando sobre isso...
Editar TPs:

a - Teclar o botão Amarelo (foto acima), escolher Modificar TP e teclar OK, depois teclar OK novamente, colocar os dados (na janelinha pequena) e confirmar (OK)!
b - Outra maneira de editar é: Teclar o botão Amarelo, escolher Modificar TP e teclar OK, estando o campo (da frequencia ou do SR) selecionado, teclar VOL- e digitar os dados, depois teclar (OK) para salvar, (fotos abaixo).
c - Aquí teclando o botão Amarelo podemos:
Modificar TP, Apagar TP e Renomear SAT!
d - Sempre que for inserido o valor, confirmar com a tecla OK!
e - Obs. As Barras de sinais estando Amarelas significam que há sinal, se estiverem Azuis significam falta de sinal!


Busca Cega (fotos abaixo):


a - Basta selecionar a opção Busca Cega e teclar OK, (fotos acima!
b - Aquí aínda temos:
Busca Livres, Busca SAT, Busca TP, Busca NIT e Novo TP, para acessar esse último, basta selecionar Transponder, embaixo do último TP tem a opção (Novo TP).
Gerenciar canais de TV, (foto abaixo):

Aquí podemos, (foto acima):
Bloquear Canal, Apagar Canal, Apagar TP, Apagar SAT, Apagar Todos (canais), Renomear Canais e Renomear Favoritos!
Ainda nesse menu temos:

a - Botão Vermelho = Favorito de 1 a 8!
b - Botão Amarelo = Ordenar (classificar canais)!
c - Botão Azul = Amostra da imagem na tela pequena!
d - Ver os dados do canal = Pids, Frequencia, polaridade etc.

Configurar LNBF, (foto abaixo):

a - Basta escolher o tipo e teclar OK, (foto acima).

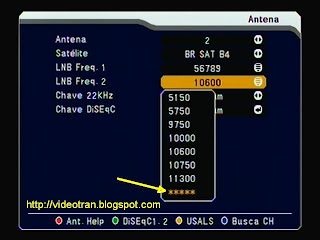

b - Para inserir um valor que não seja padrão, use a opção (xxxx), (foto abaixo).

Outros:
01 -
Ao conectar esse receptor na tomada, vem no sistema analógico, para alternar para digital, basta teclar o botão Power no receptor, ou na própria tecla (DIGITAL) do CR!
02 - Receptor com função pausa de Som e imagem!
03 - Senha padrão = 9090, e não tem opção para alterar!
04 - Para mudar de Satélite teclar OK depois tecla verde!

05 - Pode editar TPs, mas não edita Pids de um Canal, nem insere uma canal (de TV ou Rádio) por Pids!
06 - Configuração da Antena:
a - Antena (DIGI_PLUS) = (ANA_DIGI) não poderá ser alterado a configuração de lnb no modo Digital, para alterar, (informações abaixo (ítem 07), use a opção do analógico, é portanto de uso exclusivo para o analógico, contudo é aproveitável para o digital!
b - Apartir de (Antena 2 a 16) o lnb poderá ser alterado, (uso exclusivo do digital).
07 -
Algumas informações de configurações Analógicas:
Configurar o LNBF:

a – Ligue o receptor na tomada!
b – Pressione a tecla Power!
c – Selecione o canal A.01!
d – Digite (90), o visor irá piscar!
e – Digite (972 ou 973) para lnb Multiponto e (974 ou 975) para lnb Monoponto!
f – Para uso de LNB simples (com Polar Rotor) Digite (971), pressione a tecla POLAR seguida das teclas ^ ou v até obter a melhor imagem, durante o ajuste, a mensagem (PO) é mostrada no visor!
g - Para apagar a programação de um canal, selecione o mesmo e digite 91!
h – Para sair do modo de programação, desligar o receptor pela tecla Power (no painel frontal)!
i - Apesar de ter a tecla AUDIO, não altera o oscilador que é de 5.8Mhz, como consequencia não sintoniza os canais de Rádios do Analógico.
j - Sobre Outras informações do funcionamento Analógico, consulte o Manual
!
l - ...
